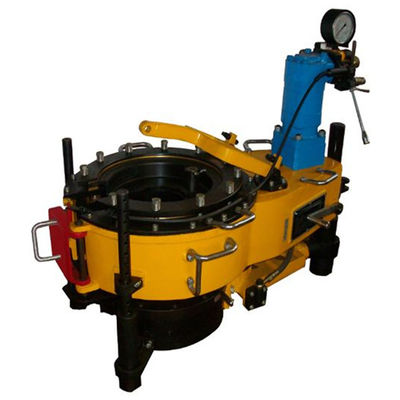

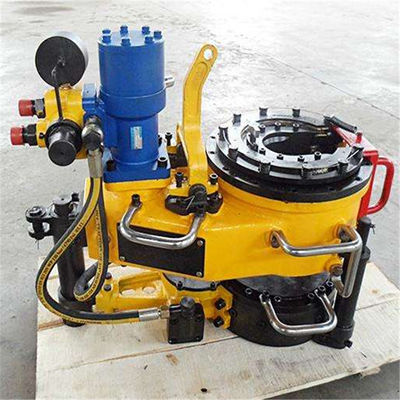

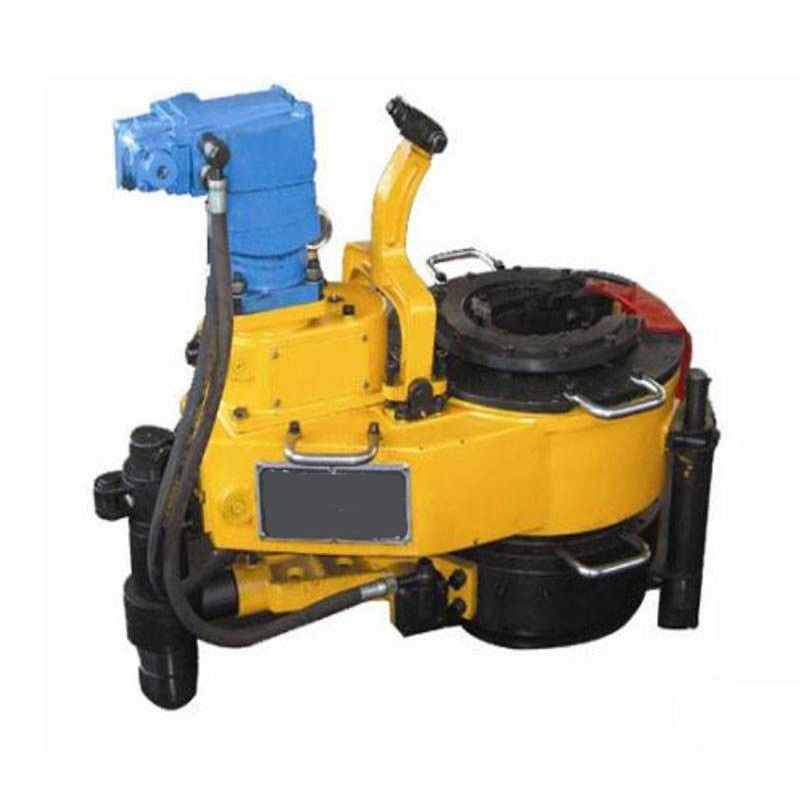

Forage de champs pétrolifères Forage hydraulique Tongs de puissance de forage Tongs

Introduction du produit des pinces hydrauliques

Pendant les opérations d'entretien des puits, l'une des tâches les plus laborieuses pour les travailleurs est de connecter ou de déconnecter (filé ou non) les tuyaux d'huile et les tuyaux de forage.cette tâche a été effectuée à l'aide de clés de tuyauterie ou de pinces à chaîne, ce qui nécessitait non seulement un effort physique important, mais présentait également des risques pour la sécurité.Les pinces hydrauliques sont des outils mécaniques actionnés par l'énergie d'une plateforme de repassage, conçus spécifiquement pour les opérations de filetage et de défilage.les dimensions des cordes de perçage et des tubes à manœuvre: ¥50 mm (1,99"), ¥60 mm (23/8"), ¥73 mm (27/8"), ¥89 mm (31/2"), ¥95 mm (33/4"), ¥108 mm (41/4"), ¥114 mm (41/2"), Ø120 mm (4,3/4").Ils réduisent considérablement la charge physique des travailleurs et contribuent à prévenir ou à minimiser les accidents.les pinces hydrauliques augmentent le couple appliqué aux fils des tuyaux et des tuyaux de forage, ce qui réduit la probabilité d'incidents de déconnexion du fil.

Principe de fonctionnement

Le principe de fonctionnement des pinces hydrauliques consiste à transférer la puissance du dispositif de remontage au moteur hydraulique des pinces par un réducteur de course.Le moteur hydraulique subit alors une décélération mono- ou bi-phaseCette rotation génère deux vitesses différentes, faisant ainsi tourner le tuyau (ou le tuyau de forage).Lorsque la vitesse ouverte tourne, le support intermédiaire reste immobile en raison de l'effet de freinage du marteau de freinage, créant un mouvement relatif entre la vitesse ouverte et le châssis de la mâchoire.les deux rouleaux sur la mâchoire grimpent la plaque inclinée, forçant les mâchoires sur la poutre transversale à se déplacer vers le centre du tuyau (ou du tuyau de forage), le saisissant finalement fermement.il tourne avec le train ouvert.

Caractéristiques du produit

1. Système de régulation de couple de haute précision: Le système de régulation du couple est intégré dans les pinces de puissance, assurant un contrôle du couple de haute précision.
2. Contrôle de vitesse intelligent: régulation intelligente de la vitesse pour s'adapter aux différentes exigences opérationnelles.
3. Reconnaissance automatique à l'avant/à l'arrière: Identifie et ajuste automatiquement les directions avant/arrière, améliorant ainsi l'efficacité opérationnelle.
4. Surveillance en temps réel des courbes de couple de maquillage: Affichage en temps réel des courbes de couple de maquillage sur place pour la surveillance et le réglage.
5. Des mâchoires à grande surface de contact en matériaux souples: Les mâchoires en matériaux souples offrent une grande surface de contact, réduisant ainsi les dommages à la surface des tuyaux d'huile.
6. Groupe de soupapes à vitesse réglable facultatif: Un groupe de vannes à vitesse réglable en option peut être sélectionné pour améliorer la flexibilité de fonctionnement.

Spécification technique:

Le couple nominal est de 700 Nm.
Le couple nominal à basse vitesse est de 1800 N.m.
vitesse nominale: 104 tours/min;
Vélosité nominale basse: 40 tours/minute;
Pression nominale du système: 10 MPa
Apport de carburant: 65 L/min
Dimensions: longueur x largeur x hauteur mm: 543 x 334 x 404
Poids de transport (y compris la pince arrière): 105 kg
