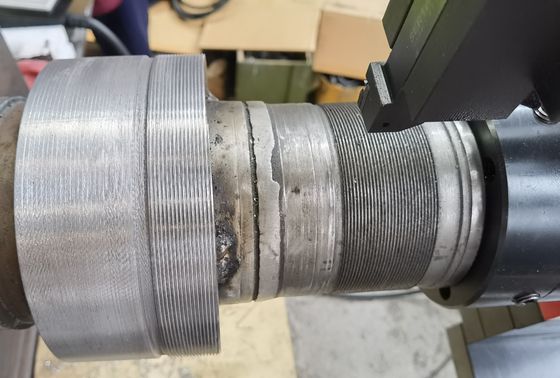

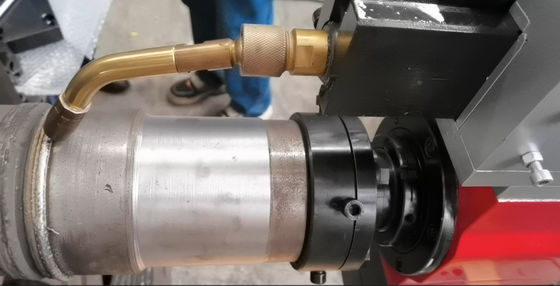

Le tour d'extrémité d'arbre portable LTZD-50 est un tour portable compact et robuste utilisé pour le retournement sur site de petits arbres ou de cols d'arbre. Le tour portable LTZD-50 est installé à l'extrémité de l'arbre et peut répondre à la plage de diamètre d'arbre de 50 à 160 mm et de longueur de 300 mm. Il simplifie l'installation, est directement fixé à l'extrémité avec des boulons, est efficace et fiable en termes de centrage, et l'équipement tourne automatiquement pour s'équilibrer, accélérant la vitesse d'installation et réduisant les temps d'arrêt coûteux causés par l'usure du diamètre de l'arbre. Convient pour l'entretien sur site et le tournage de pièces de diamètre extérieur d'arbre en acier, cuivre et acier inoxydable ; Principalement utilisé pour le traitement des cercles extérieurs, les rainures d'étanchéité, le chanfreinage, le soudage automatique des cercles extérieurs, etc.
Caractéristiques:

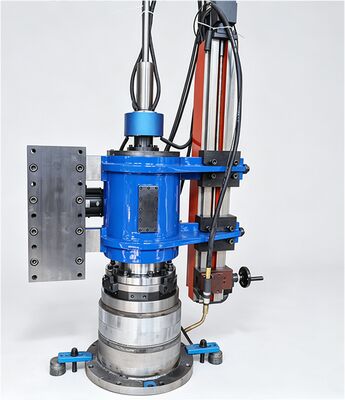

1. Adoptant une conception combinée modulaire, il peut être installé horizontalement ou verticalement à l'extrémité de l'arbre selon les conditions de fonctionnement sur site.
2. Utilisez des roulements robustes pour assurer un fonctionnement fluide et sans vibrations du corps de la machine ;
3. Adopter des composants d'exécution de haute précision et fiables avec une bonne stabilité, durabilité et réactivité dynamique ;
4. Installez et fixez à l'aide de boulons ou de méthodes de tension, ce qui rend l'installation et le réglage pratiques et rapides ; Ajustez le fer d'équilibre pour assurer une rotation fluide de la machine pendant le traitement ; Caractérisé par une rigidité élevée, une haute précision et une structure compacte ;
5. Alimenté par des servomoteurs, il a la caractéristique de produire un couple constant et peut fonctionner en continu pendant une longue période.
6. Adopter des réducteurs planétaires de précision avec un petit volume, un poids léger, une capacité de charge élevée, une longue durée de vie, un faible bruit, un couple de sortie élevé, un rendement élevé et des performances sûres.
7. Le châssis principal et le mécanisme d'alimentation sont fabriqués en alliage d'aluminium, réduisant efficacement le poids de la machine-outil, garantissant la précision de la machine-outil sans déformation, et étant léger et facile à utiliser pendant l'utilisation.

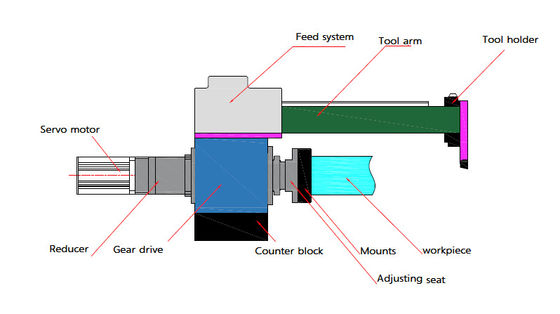

Le tour d'extrémité d'essieu est composé d'un servomoteur, d'un réducteur, d'un boîtier moteur principal, d'un dispositif de transmission, d'un mécanisme d'alimentation, d'un porte-outil, d'un bras d'outil, etc.
| 1 |
Modèle |
|
50 LTZD |
LTZD70 |
| 2 |
Traitementgamme |
mm |
50-160 |
70-280 |
| 3 |
Max. longueur de traitement |
mm |
300 |
300 |
| 4 |
Vitesse d'avance |
Mm/r |
0-0,6 |
0-0,6 |
| 5 |
Max. profondeur de coupe |
mm |
1,5 |
1,5 |
| 6 |
Rondeur |
mm |
0,02 |
0,02 |
| 7 |
Rectitude |
mm |
0,02/200 |
0,02/200 |
| 8 |
Rugosité de la surface |
mm |
≤Ra3.2 |
≤Ra3.2 |
| 9 |
Servomoteur |
W |
1000/220V 50Hz |
1000/220V 50Hz |
| 10 |
Vitesse nominale du moteur |
tr/min |
3000 |
3000 |
| 11 |
Vitesse de sortie du moteur |
tr/min |
83 |
83 |
| 12 |
Motoréducteur |
|
12:1 |
15:1 |

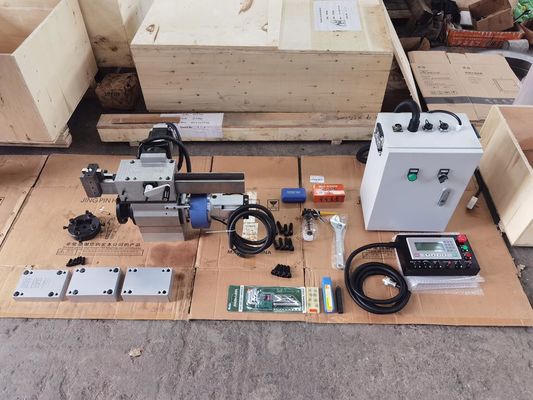

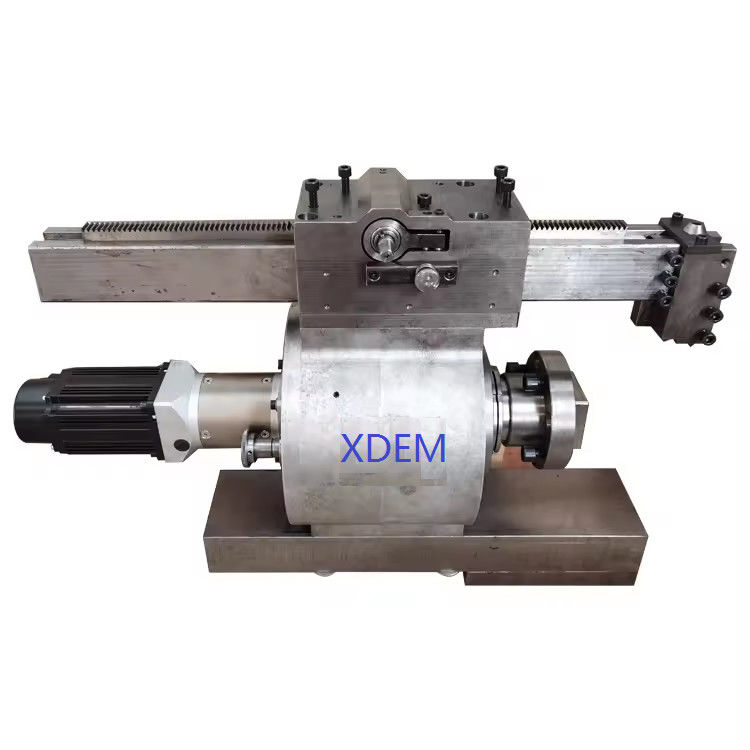

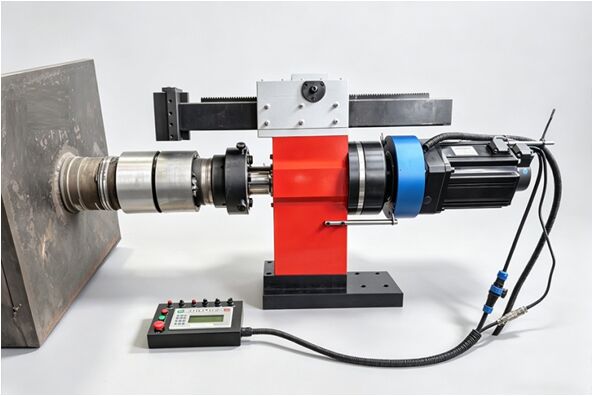

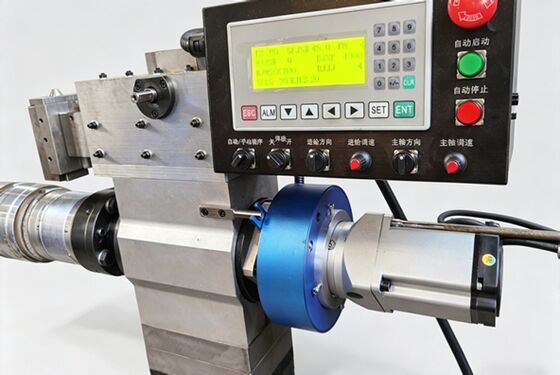

Photo du produit :
